一、产品介绍

       外贮压式七氟丙烷灭火系统由灭火剂瓶组、动力气体瓶组、高压金属软管、单向阀(灭火剂管路)、集流管、安全泄放装置、选择阀、信号反馈装置、灭火剂输送管道、喷嘴、驱动气体瓶组、减压装置、电磁型驱动装置、驱动气体管路、单向阀(驱动气体管路)等组成。外贮压式七氟丙烷灭火系统采用全淹没灭火方式，根据不同应用场所使用要求，可组成单元独立系统、组合分配系统，实现对单防护区和多防护区的灭火保护。系统具有自动、手动和机械应急操作三种启动方式。


与内贮压式七氟丙烷系统相比，外贮压式七氟丙烷灭火系统具有以下优势：


1)灭火剂输送距离大大提高，更适合远距离输送和大空间防护区;


2)输送管路管径较小，可减少管道投资;


3)喷嘴入口压力较高，改善了灭火剂的雾化效果，缩短了喷放时间，提高了灭火效率;


4)一般情况下，可沿用原哈龙1301管网和设备间，利于哈龙1301系统改造。

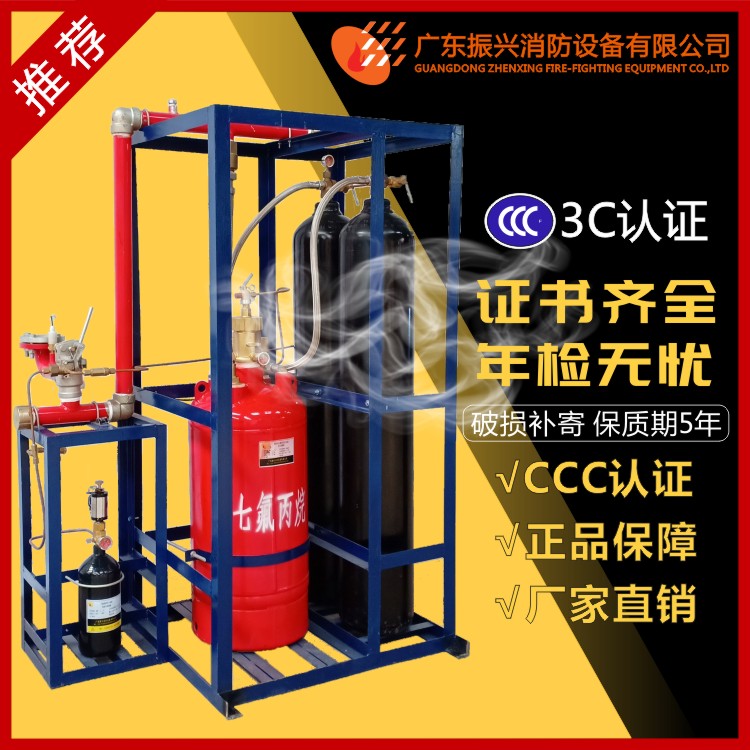

二、产品图片

三、安全警告

1)七氟丙烷喷放时会产生冷凝汽雾，通过中断燃烧链进行灭火，灭火速度很快，如果在有人工作的场所使用，要求装置延时，人员在延时时间内撤出;


2)用户单位应在以下部位设置明显的警告告示牌，告示牌用语建议如下：

a)防护区内告示牌：警告!听到现场警铃响，人员应立即撤出;

b)在紧急启动按钮部位：警告!机械应急启动时应确认防护区内无人。


3)除上述警告，其他安全措施应符合国家现行有关规定。

四、产品参数

产品型号：QMQ150/0.3

灭火剂瓶组规格：150L

灭火剂充装密度:≤1250Kg/m³

贮存压力：0.3MPa

工作压力：5.3MPa

喷放时间：≤10s

喷放剩余量：≤2kg

启动电压电流：DC24V/1.6A

启动方式：1.电磁启动  2.机械应急手动启动

工作温度范围：0℃～+50℃
